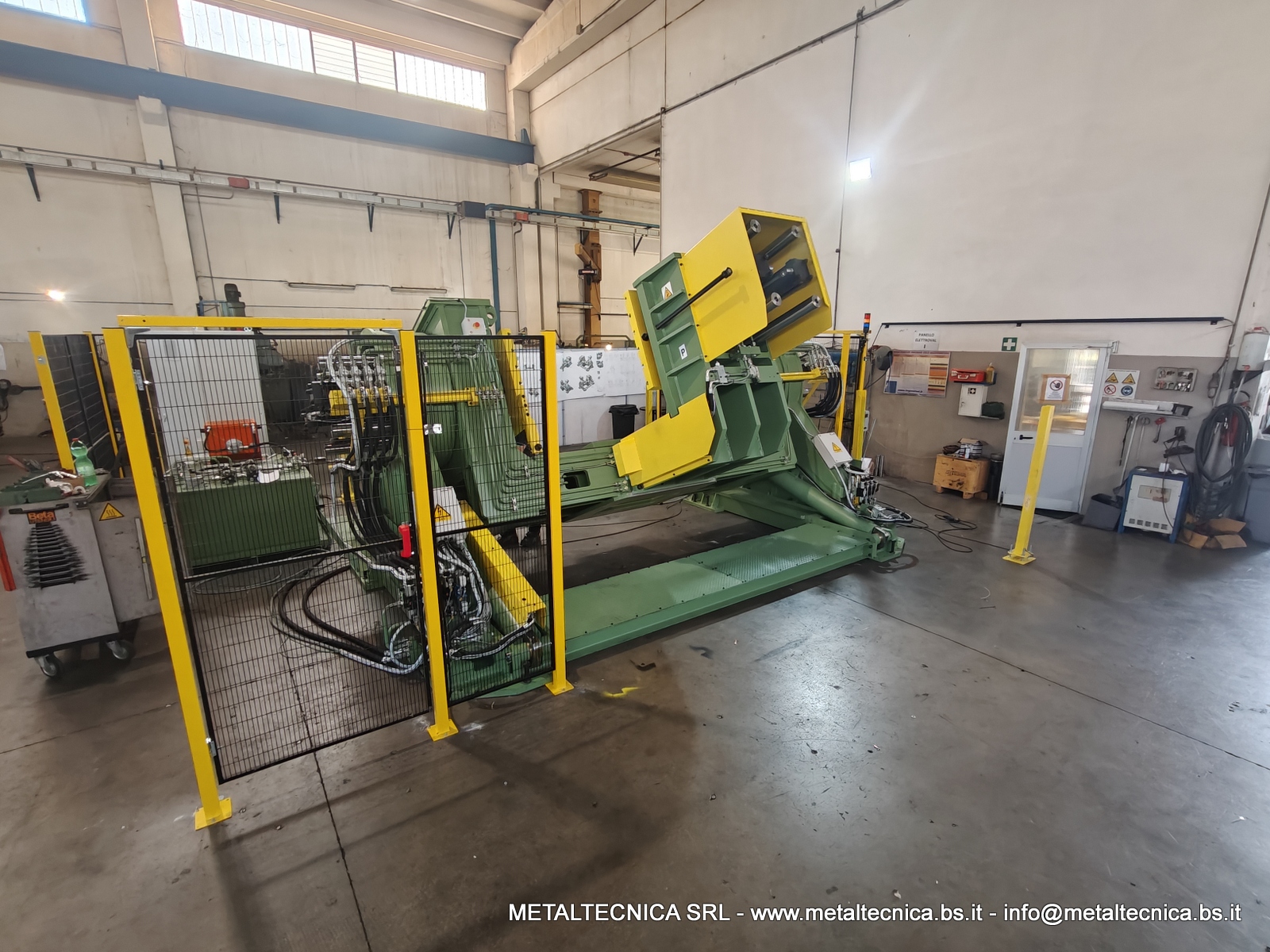

Conchigliatrice modello CH 2500 0-90° , atta alla produzione di particolari in colata in gravità di leghe non ferrose, nello specifico particolari automotive trasporti.
Composta da: basamento fisso, culla mobile con inclinazione 90 ° a logica proporzionale, 2 piani mobili orizzontali luce 2500 , piano mobile frontale e anteriore luce 2500, impianto elettrico di gestione, centralina oleodinamica.
Utilizzo in cella di lavoro
- Descrizione
- Informazioni aggiuntive
Descrizione
Conchigliatrice modello CH2500 universale, atta alla produzione di particolari automotive di grosse dimensioni e peso (oltre i 50 kg in alluminio).

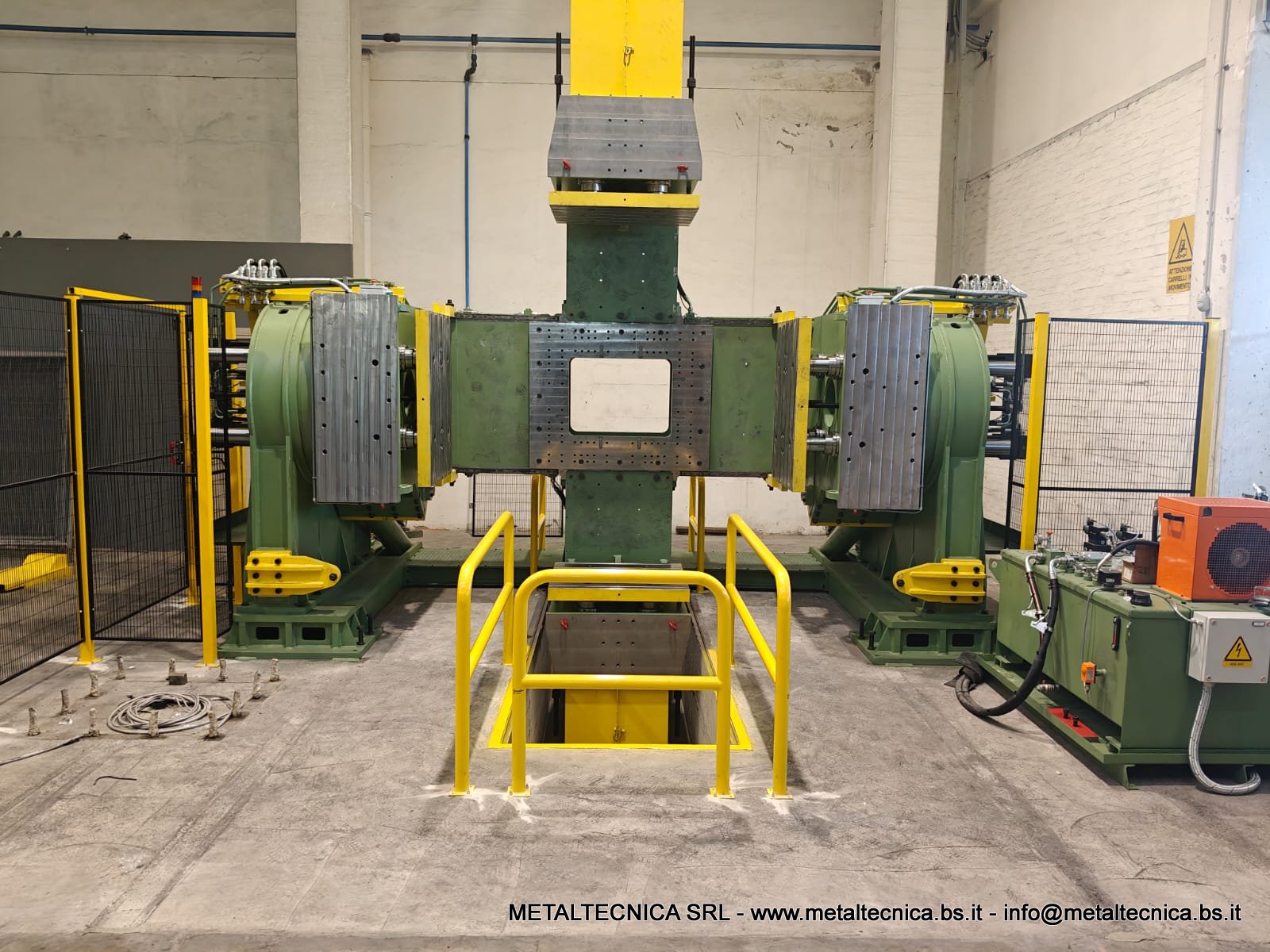

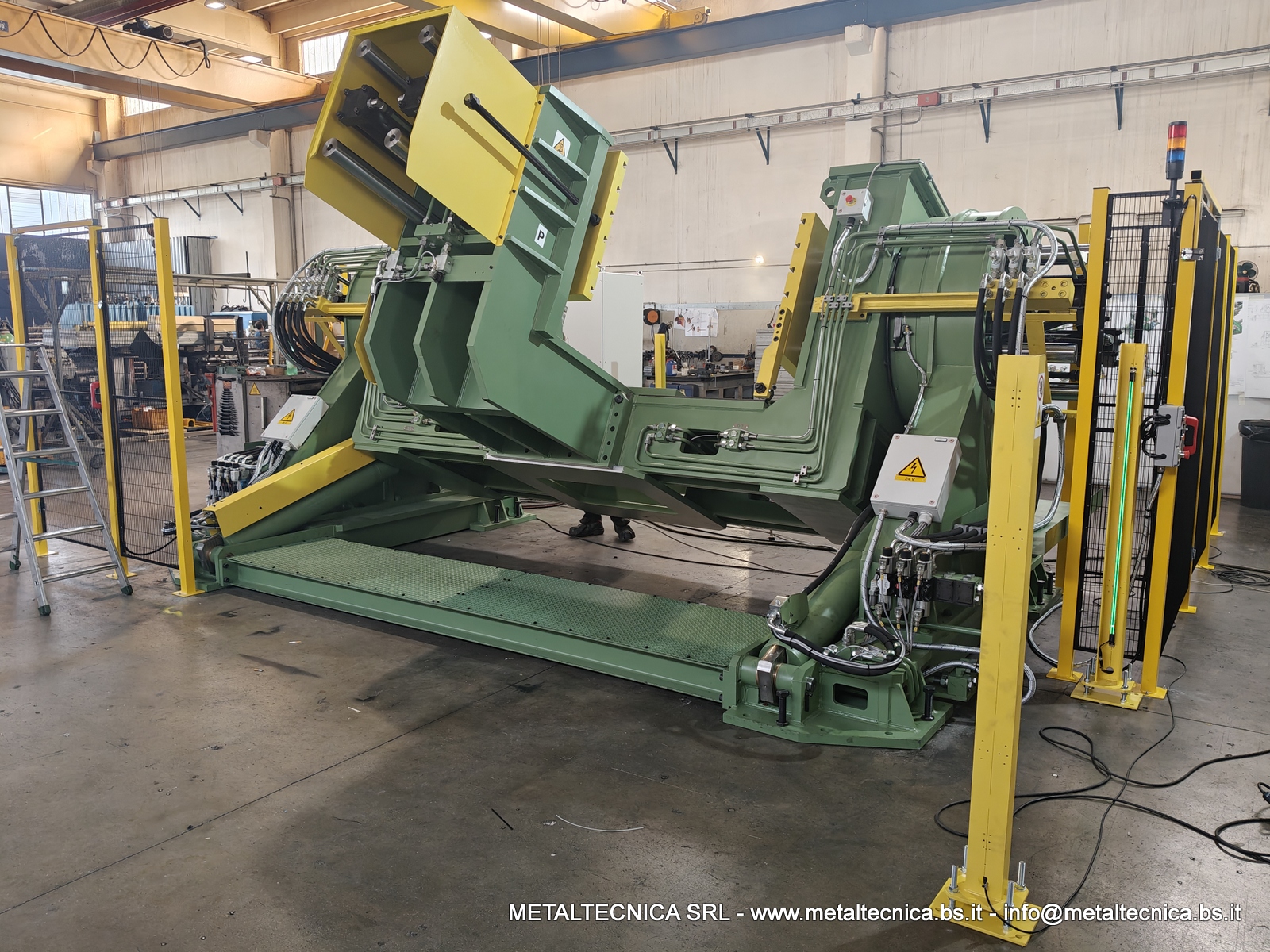

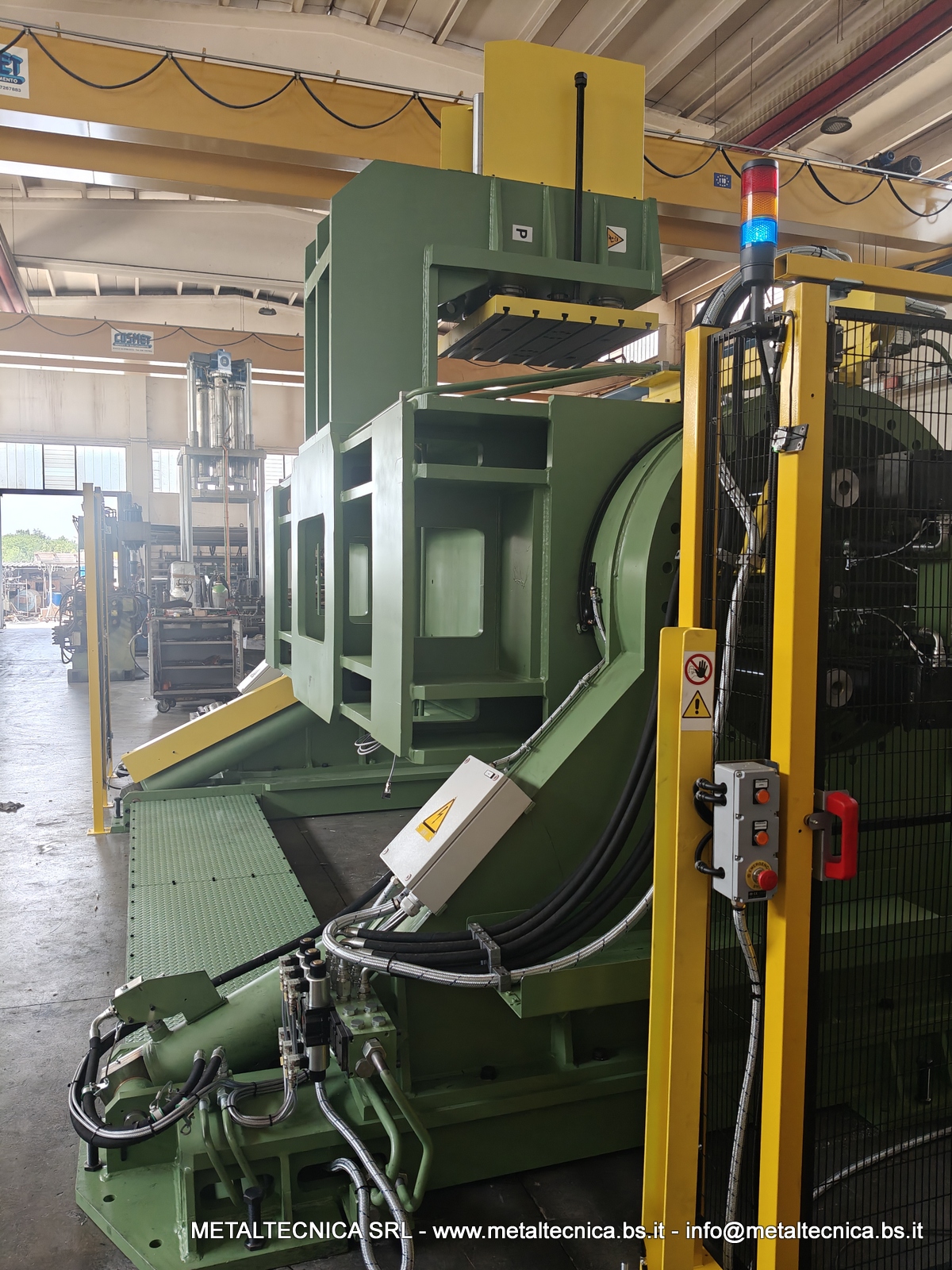

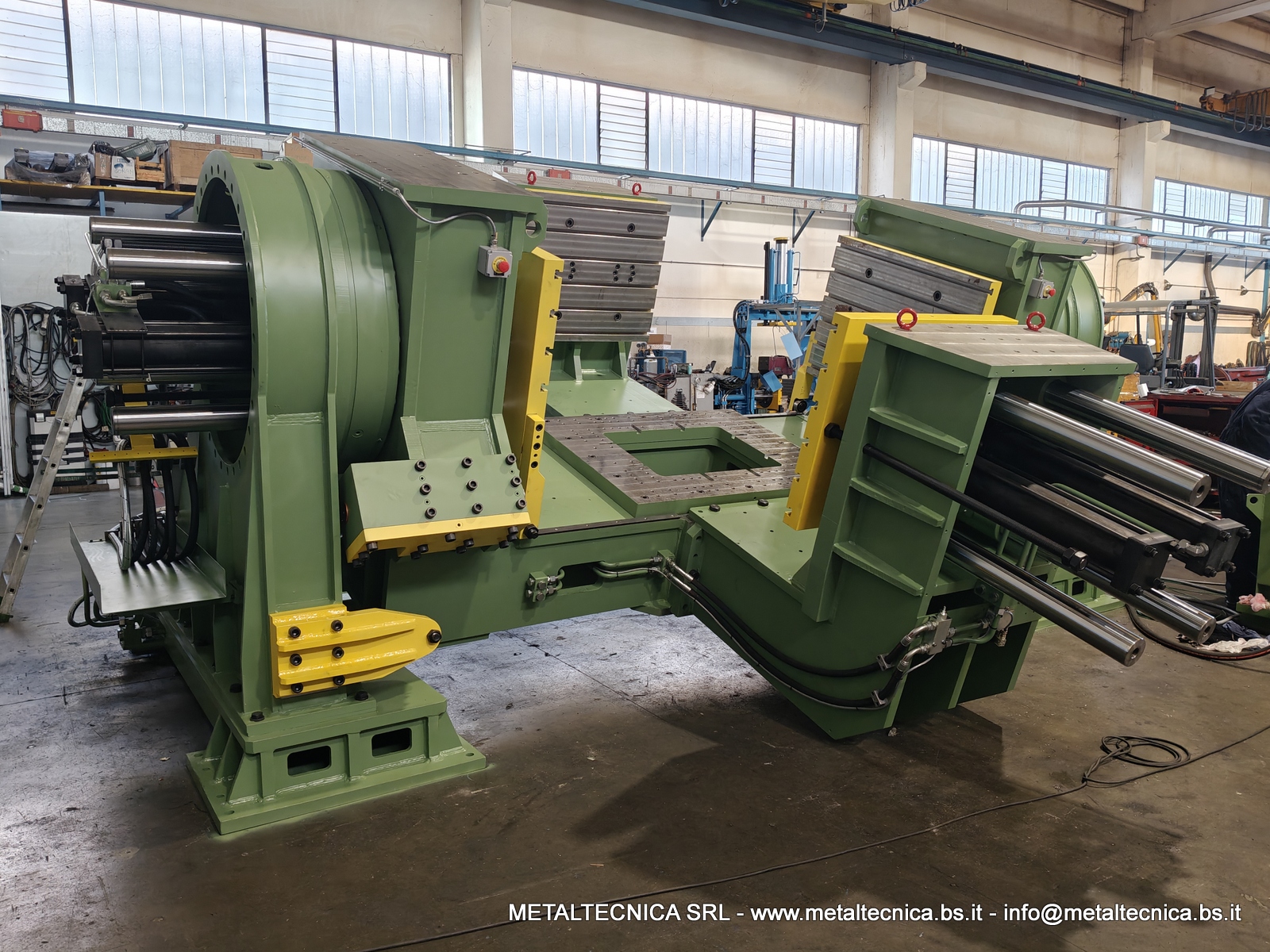

La culla mobile ha inclinazione di 90° a logica proporzionale, 2 piani mobili orizzontali completi di estrazione laterale, estrazione inferiore, ponte superiore anch’esso inclinabile a logica proporzionale a 30°, per facilitare le operazioni di scarico pezzo, estrazione e stacco superiore. Inoltre è stato dimensionato e fornito un piping completo a bordo macchina per la gestione di N°20 raffreddamenti stampo, con la possibilità di scelta se ad acqua o ad aria.
Tutto l’impianto è stato fornito incluso di quadro elettrico e automazione completa, con componentistica elettrica della massima qualità ed affidabilità.
Informazioni aggiuntive
| Basculamento | 0-90° |
|---|---|
| Apertura max orizz. | 2500 mm |
| Apertura max mensole | 2500 mm |
| Corsa piani laterali | 800 mm |
| Dimensioni e attacchi piani | personalizzabili |
| Dimensioni | personalizzabili |
| Corse piani | personalizzabili |
| Peso | Peso macchinario senza stampo : 29.000Kg |
